营造宾至如归之感【揭阳菁英堂】展厅+影院案例分享

Profession

展示厅+创意生活馆

随心不随意，时髦显魅力

展示厅+影音娱乐

是庄严又不失情调的经典配搭

当专业与热情碰撞

当奢华与互动对接

仿佛烈日下的一抹阴凉

积蓄的力量刹那间得到抒发

也拉近了客户和我们的距离

Basic situation

基本情况简介

方案实施类别：佛山赛宾&首乐科技有限公司

案例所在地理位置：广东揭阳【菁英堂】未来生活展示馆

整体资金投入：12万

视听室空间信息：长7.86m*宽8.69m*高4.63m

周边布局概括：影音室主要功能是观影使用，总面积68㎡，空间属于不规则式大中型项目，设备选用丹麦达尼7.1.4时下流行全景声影院系统，配备180寸4K超大透声幕布，是非常专业的全景声影院案例典范。

用户使用需求：客户詹总，开设此间揭阳生活馆展示厅，主要以服务客户体验功能性服务端的一种场所，如：健康、养生、保健、美容、生活方式等；构建此间影音室展示厅，装修风格与生活馆的其他空间装修呈统一风格，起到协调互补作用，现代感设计影院。作为接待客户直观的体验场所，客户詹总对影音需求要求较高，希望音质好，高端体验感需求。

01

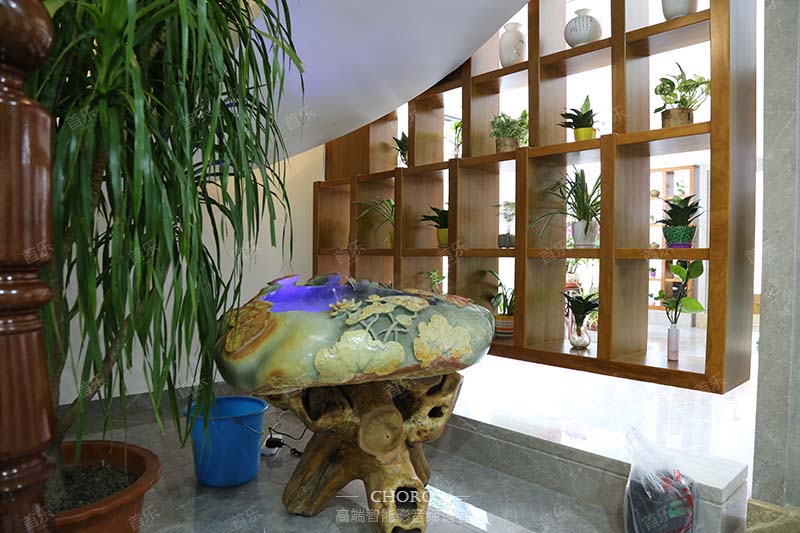

展示厅内景展示

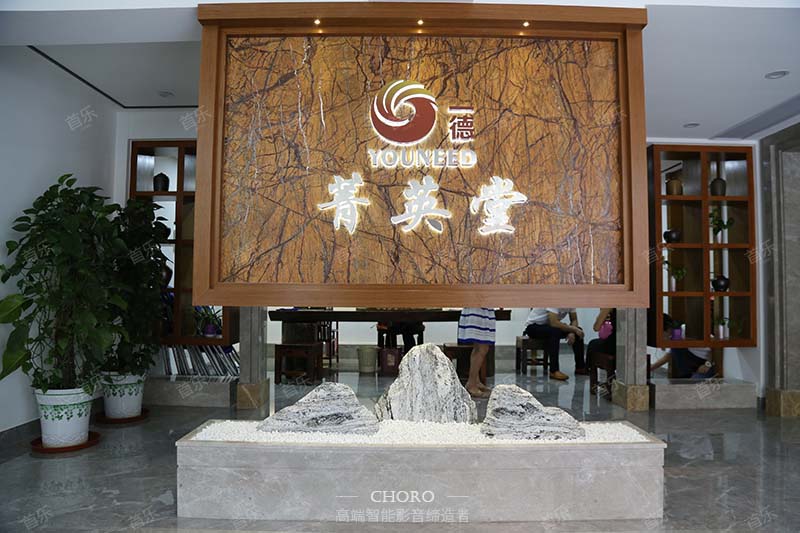

菁英堂

未来生活馆

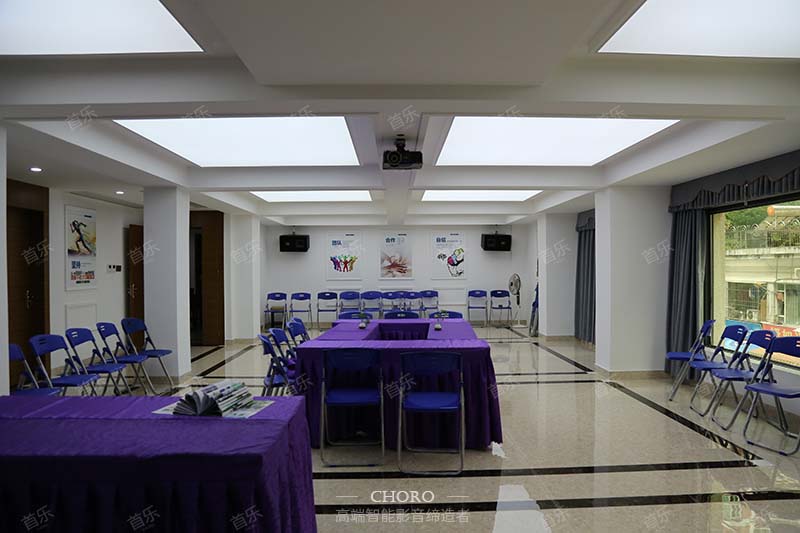

多功能会议室

休闲区

休闲区

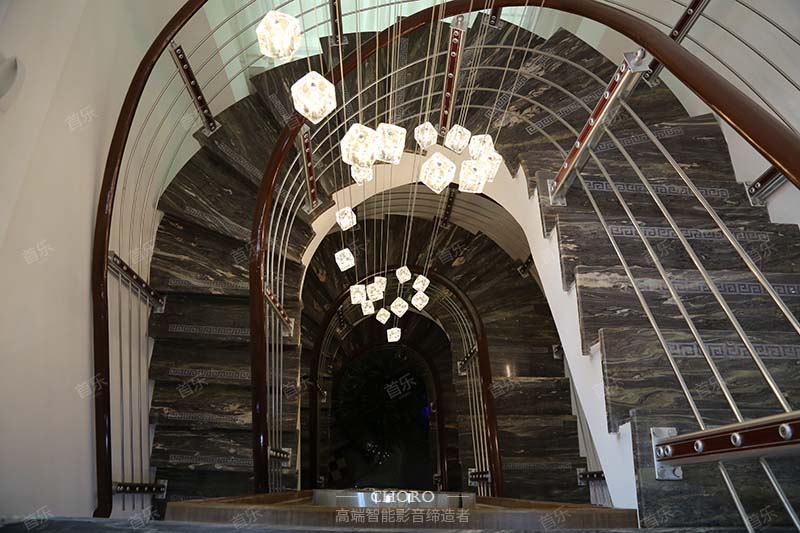

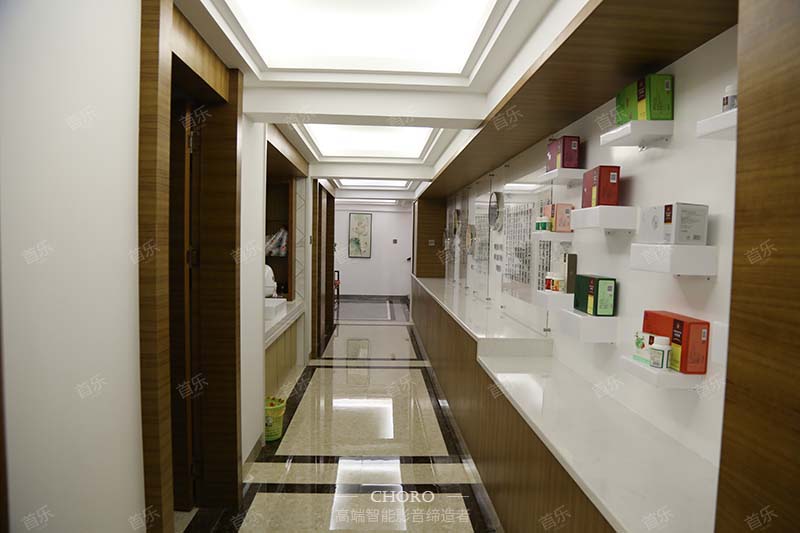

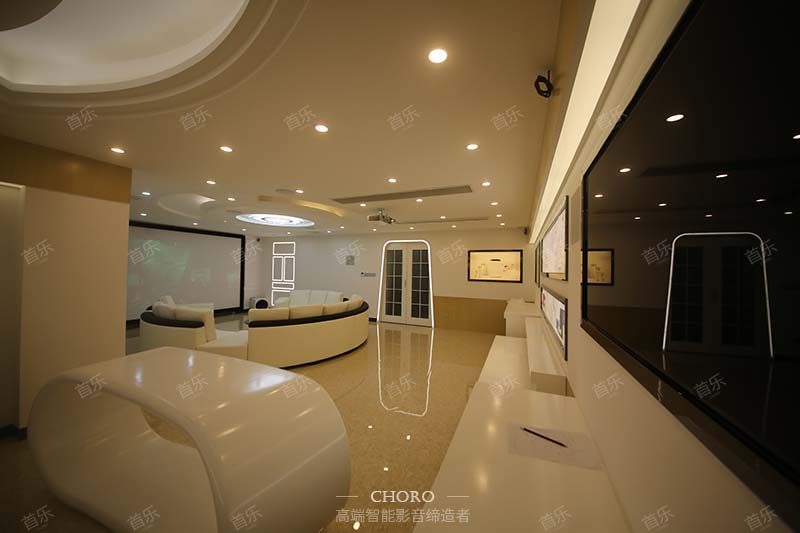

内景

休闲区

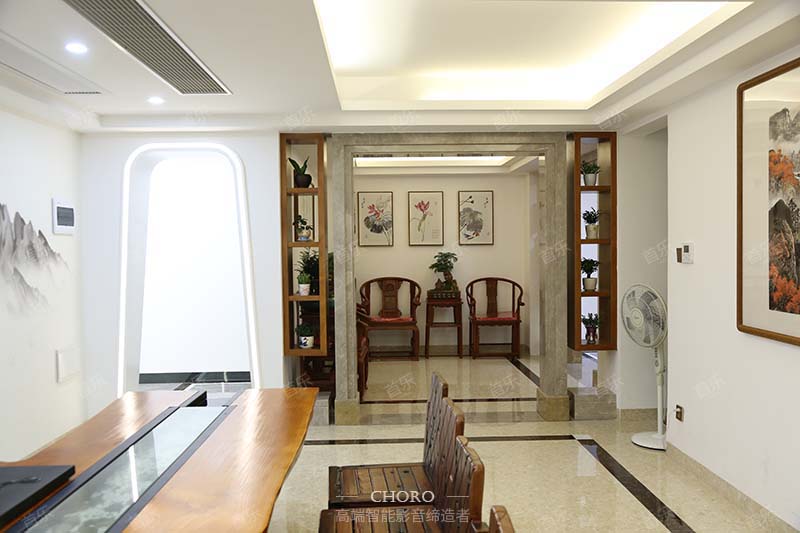

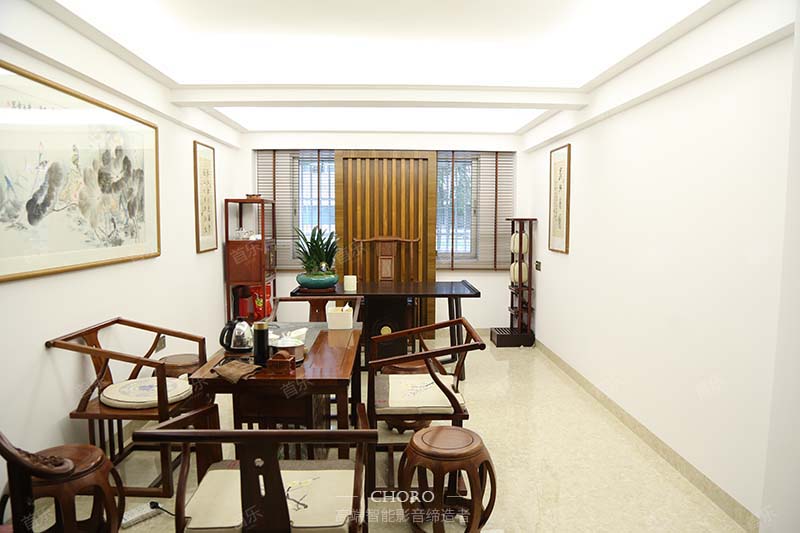

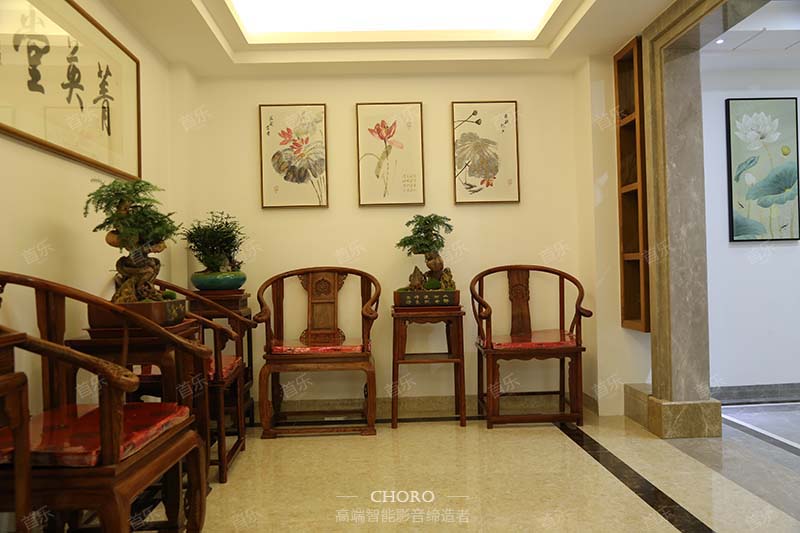

休闲茶室

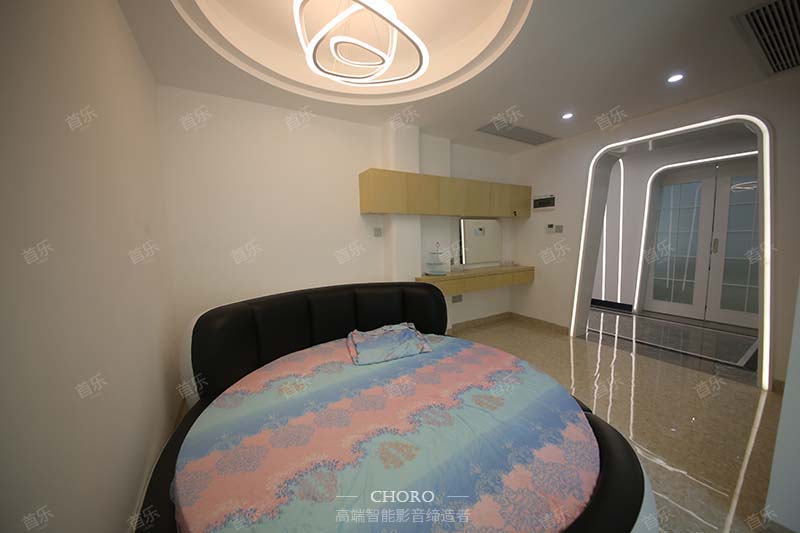

休闲室

休闲区

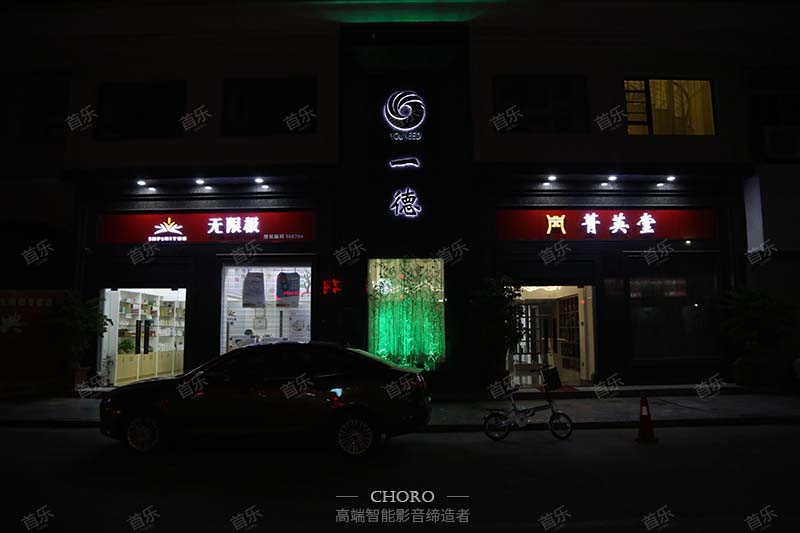

外景

02

项目配置清单

丹麦达尼7.1.4全景声

+

180寸超大幕超高清投影

DALI PHANTOM H-80主音箱：2只

DALI PHANTOM H-80中置音箱：1只

DALI PHANTOM H-60环绕音箱：4只

DALI PHANTOM E-60天花音箱：4只

DALI PHANTOM K-14F低音炮：1台

DENON AVR-X4500 AV功放：1台

WENTINS S8200后级功放：1台

优视加U6 4K 3D蓝光播放器：1台

Optoma OSF8416 4K显示投影机：1台

ISKscreen 180寸高清4K透声幕：1套

03

构建过程及特别设计

影音室的构建

我们团队本着合理尊重空间原则

墙身天花采用木龙骨结构

解决了后期异响共振的问题出现

前期原始结构

施工中期结构

施工完成效果

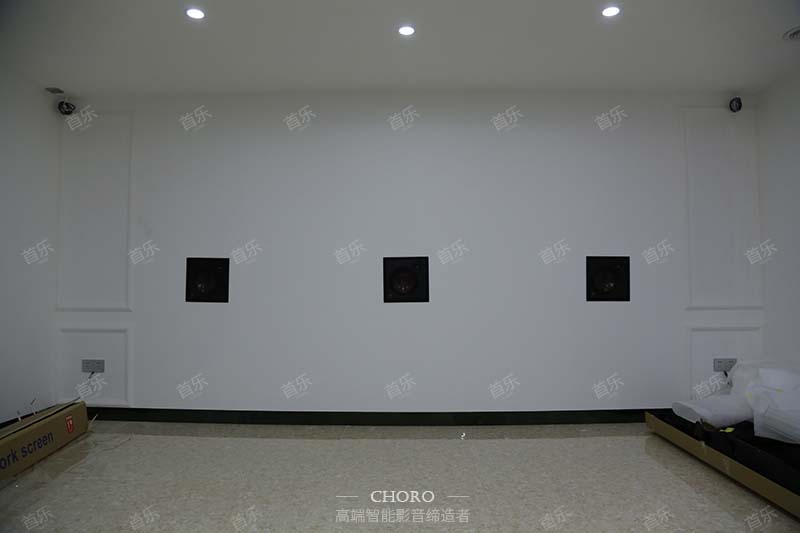

构建此影音展示厅，器材选用达尼嵌入式音箱，着手安装的首先是全景声的器材设备。

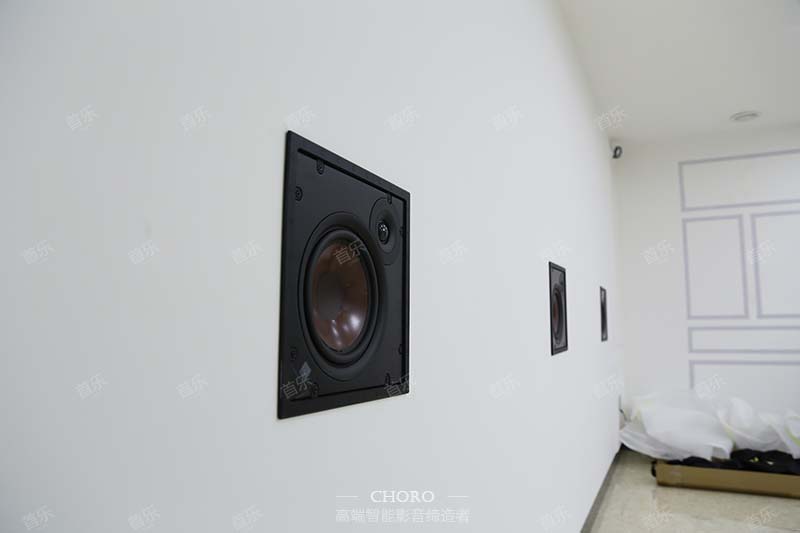

先是经过专业测量仪器掌握变量，找准木工开孔的尺寸及相关位置的精密度，墙面上打上龙骨，墙面开洞，配一个嵌入式音箱底盒，使得低频更加好听。

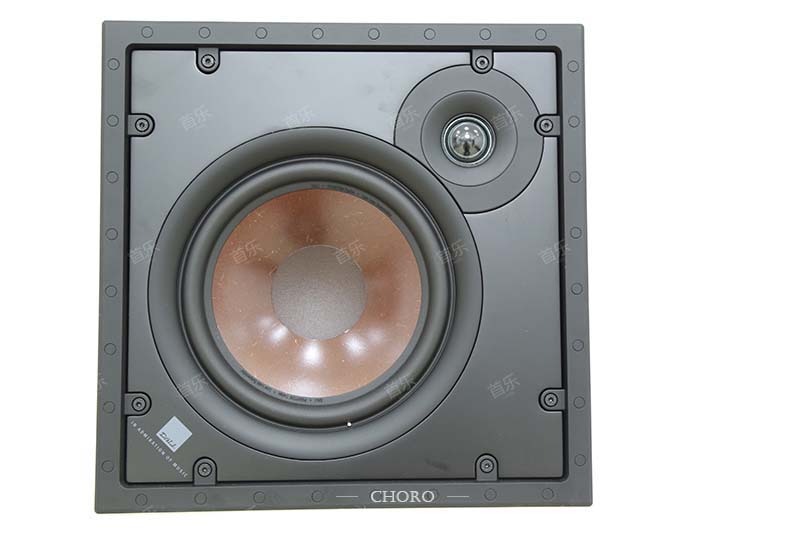

达尼PHANTOM 系列入墙式音箱，秉承传统的音箱技术。中心是清晰可辨的低音音盆，由纸浆和木纤维制成，轻巧、性能良好，但采用随机结构构造，能再现音乐中的细腻之处。

盖上精致优雅的音箱面罩，美观优雅。

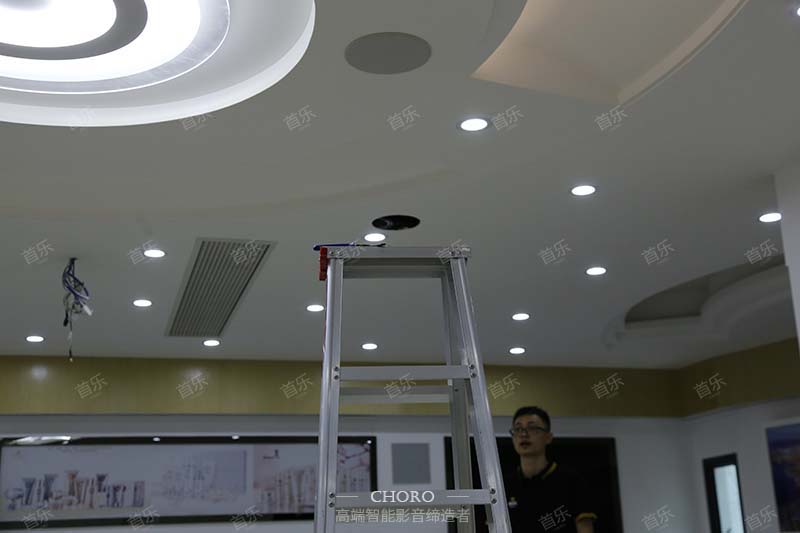

天花达尼PHANTOM 嵌入，需要借助梯子实施安装，玲珑小巧的外形和简单易用的罗盘定位系统，让安装在天花内的音箱，轻松实现摆位，成就音效。

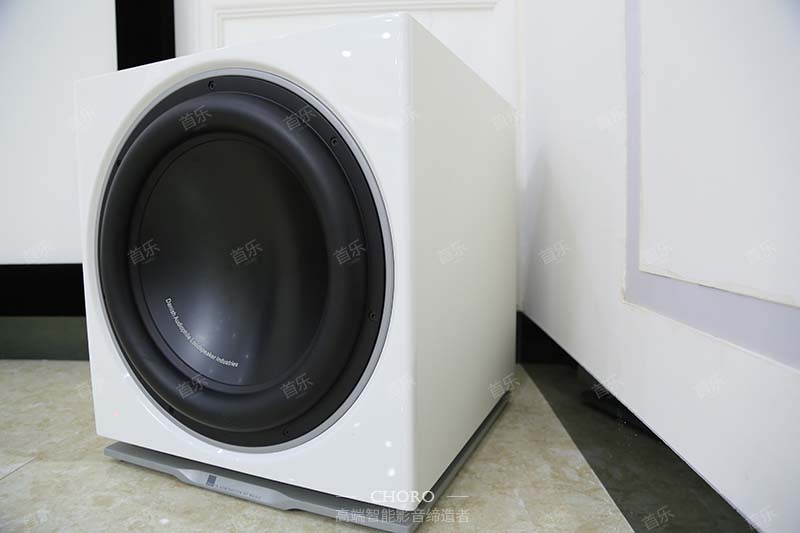

低音音箱一只DALI 低音炮，可通过LFE输入端口或line-out（线路输出）端口，将这款低音炮连接功放。K-14寸铝制长冲程低音单元为核心，搭配500瓦D类功放，强劲的功率和控制还原音质本色，让电影更震撼、音乐更优美，可尽情体验排山倒海般的重低音震撼体验！

为了使得展厅装修风格一致性和完整性的考虑，同时又能够隐藏音箱，达到声像合一的效果，我们在这个方案中使用180寸的透声银幕。

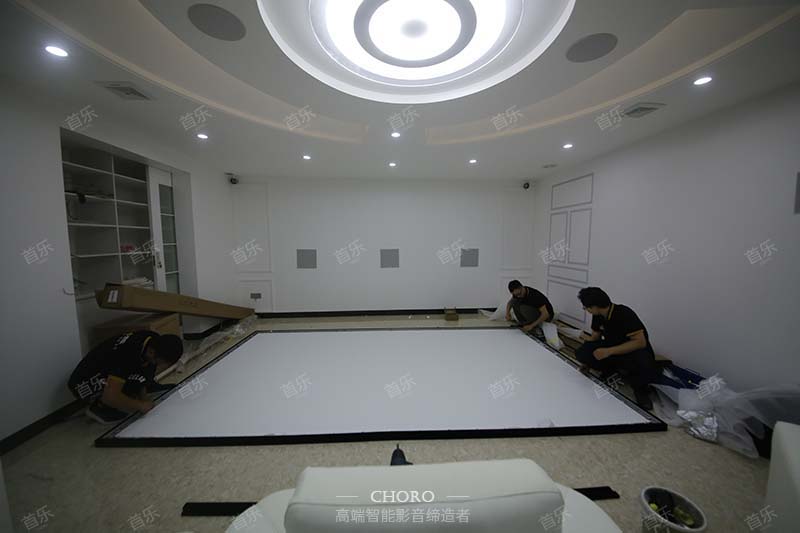

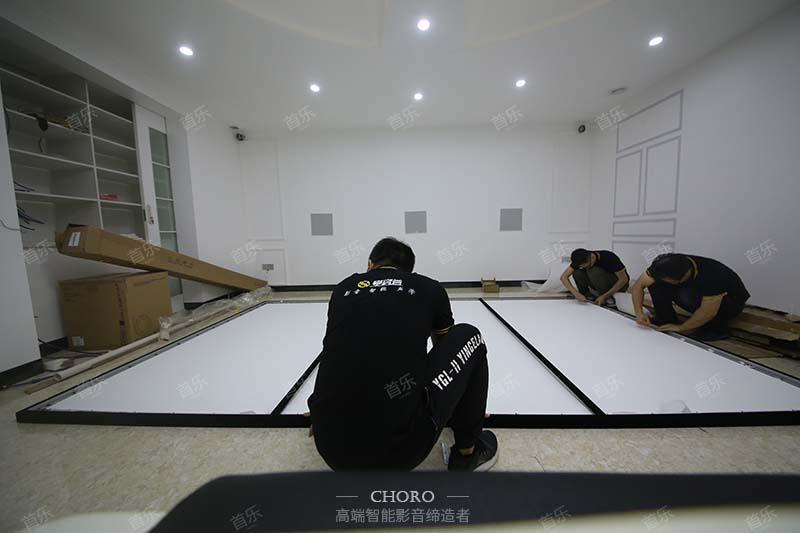

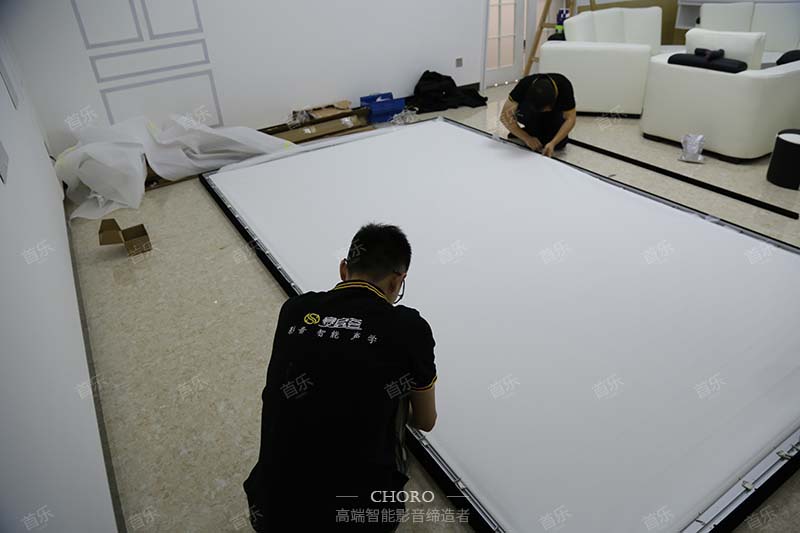

巨大的ISKscreen 180寸幕布怎么安装好呢，首先安装队确定好一步就是先确定好安装位置，第二步就是确定安装的方法，投影幕布有灵活的安装方法：它既可以固定在墙壁上，也可以吊装在天花板上。从现场实际出发，这里我们需要把“巨幕”安装在墙壁上，一再谨慎进行每项，使幕布与墙壁保持平衡。

在确定好安装的方法之后，剩下的就是要量线打孔，投影幕应安装在观众视角的位置。而且当幕布完全展开时，其底部应高于观众的头部。这样确定好之后就可以打孔了，并时刻注意在打进水泥钉的时候保证两点之间距离合理。

方案中用到的英国ISKscreen这款进口的编织透声幕,大的好处就是声音衰减小，加上背后的黑色吸光衬布后，10kHz以上的高频段衰减只有1.5dB，全频段衰减也不超过2.5dB，几乎不用做频率补偿。

这里幕布已经安装完成了，劳逸结合，跟大气的180寸合张影。

作为一个有7.1.4声道的影院系统，所有音箱安装到位，连接音箱线材之后，就要需要往DENON AVR-X4500功放上接线了，功放上有8个输出口，3个输入口，支持4K，分别对应左中右，环绕7只音箱，有源低音输出对应低音炮。

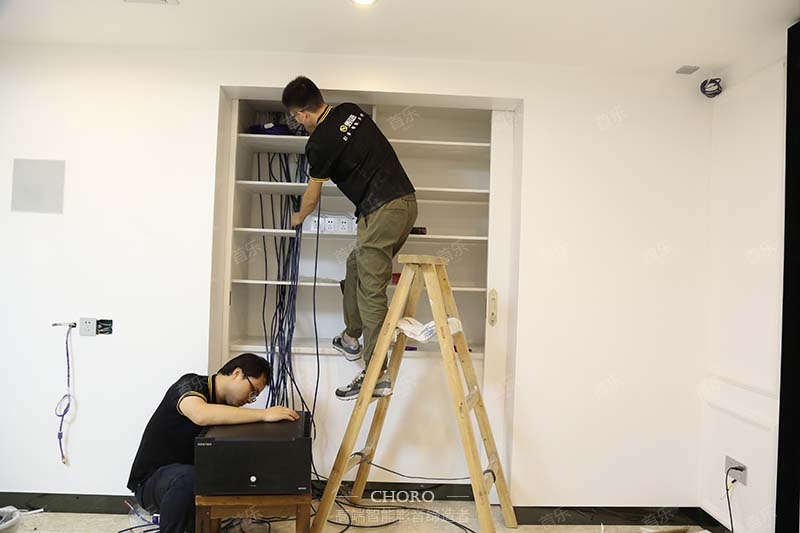

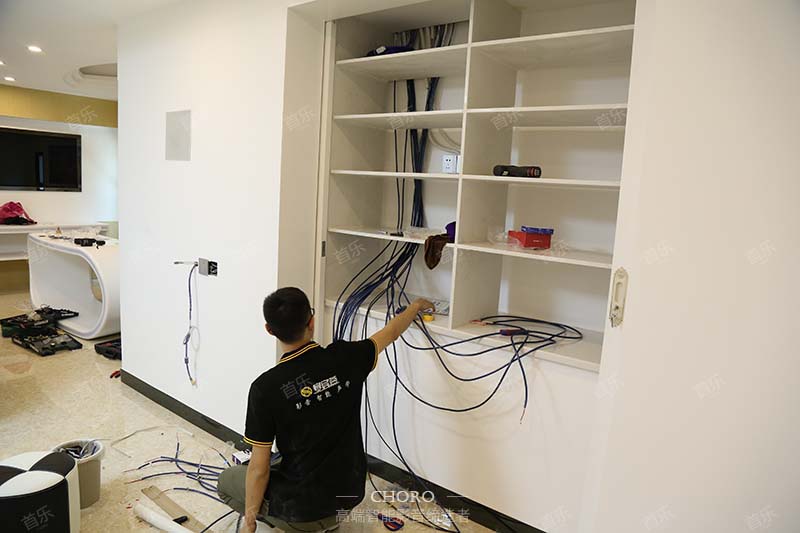

连接好音箱线后，就是连接信号了，把硬盘播放器、媒体中心等播放设备连到功放的HDMI输入上，从功放的HDMI输出连接到投影机上，整理有序的布好每一条线，做到整体美观又干净。

备注：在装修展示厅的时刻，提前把音箱线材走到墙里面，这样真是美观不少呢。

在安装好、布置好所有的设备之后，就是完成投影机的安装和校正工作。这里安装时需提前考虑投影仪的可变焦范围，不能在其范围之外，如果超出那个范围就会出现画面不清晰或者出现斜纹等情况，全部手工移动，调好位置。

然后是安放投影仪和开关。设置一个缩放的中收点，根据这个点来移动投影仪，使它充满整个屏幕，这里必须做的非常认真，才能调整到合适的位置。

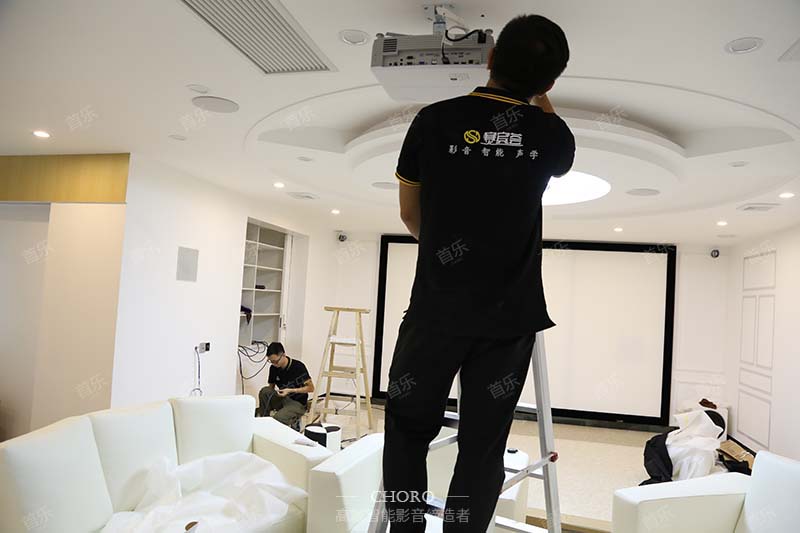

接下来就是安装支架，牢固安装到天花板结构中。让投影仪的后期使用更加安心。这样的画面才真实自然。

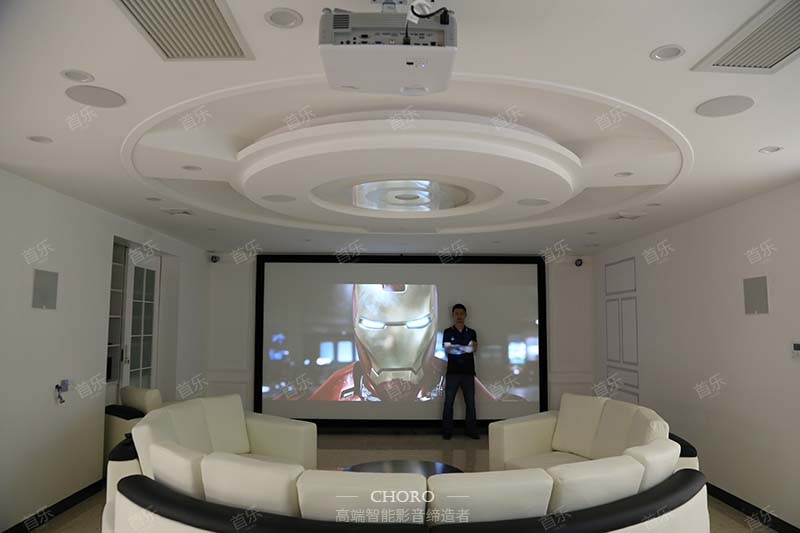

关于投影机的安装高度，吊架的高度和投影幕的投射距离，对到中间位置，这个距离就确定了屏幕尺寸的大小，项目中3.5米以上的距离就可以得到100寸以上的画面，画面比例为16:9。

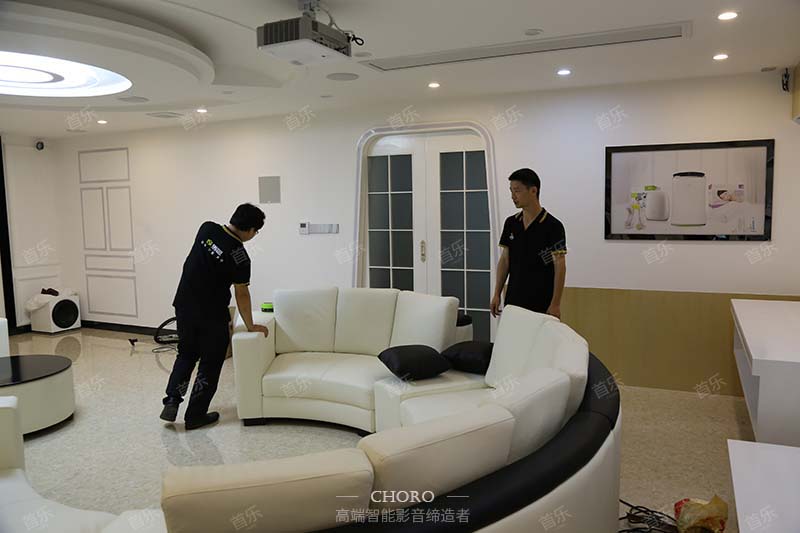

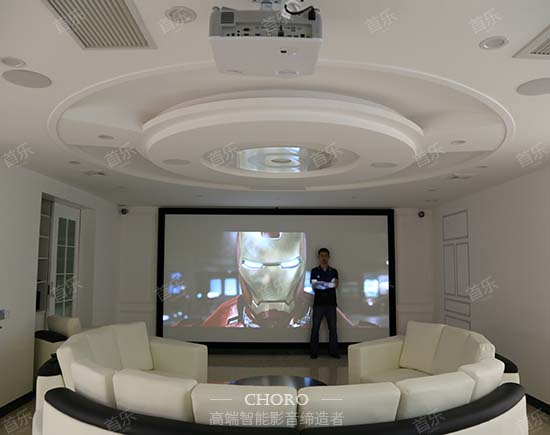

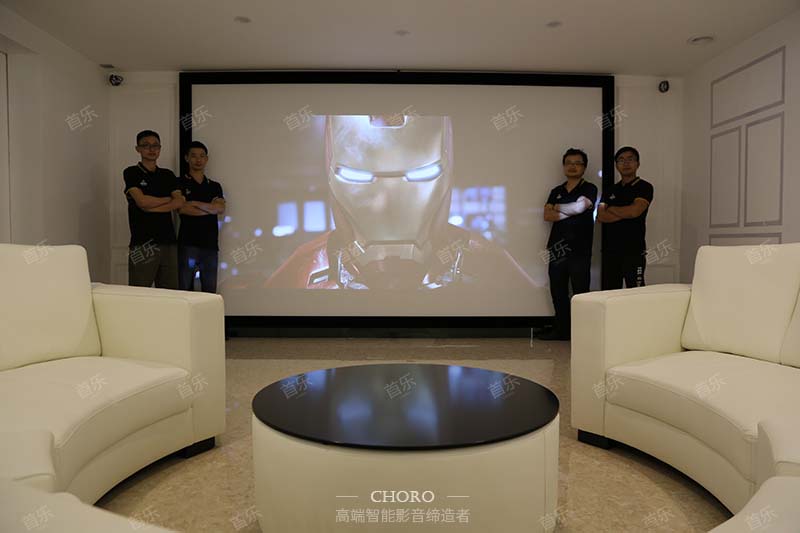

安装设备影音系统工作完成，我们技术人员经过专业的声场系统校正，每个位置都达到了私人影院震撼的效果。

04

设计心得

对于私人影院这个概念，客户的意识已经不单单用于私人影院，也可以给商业洽谈带来更好的交流空间，展示厅式的影音室，被很多客户所采纳，边娱乐边带动自己的企业，这是个更容易拉近彼此之间距离的纽带。而影音室的安装工程也不像看上去的那么简单，虽然项目地理位置相隔几百公里，我们工程队依然保证前期的施工跟进指导随时配合，确保前期工作有序进行，每个环节需要环环相扣，前期、中期、后期亲身参与，从前期的装修时先指导线材布好，到后期的由客户亲身体验验收，每一个步骤的相互协调，这里需要的不止是专业，更重要的还有细心及后期的售后服务。

05

整体风格

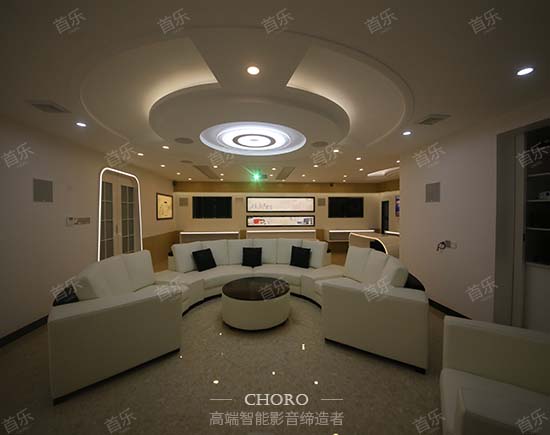

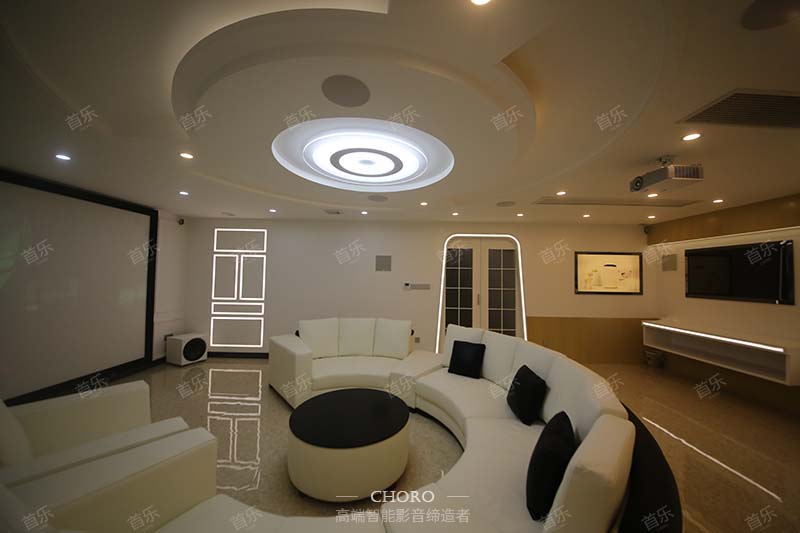

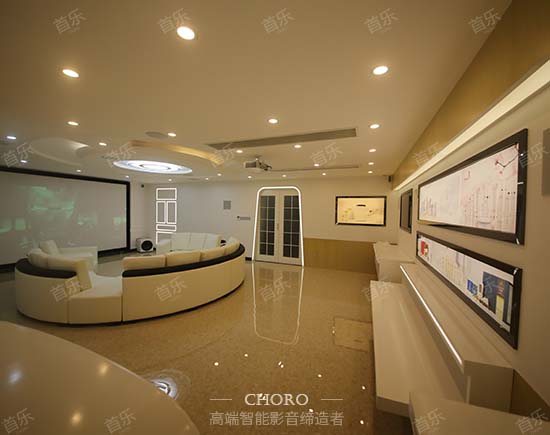

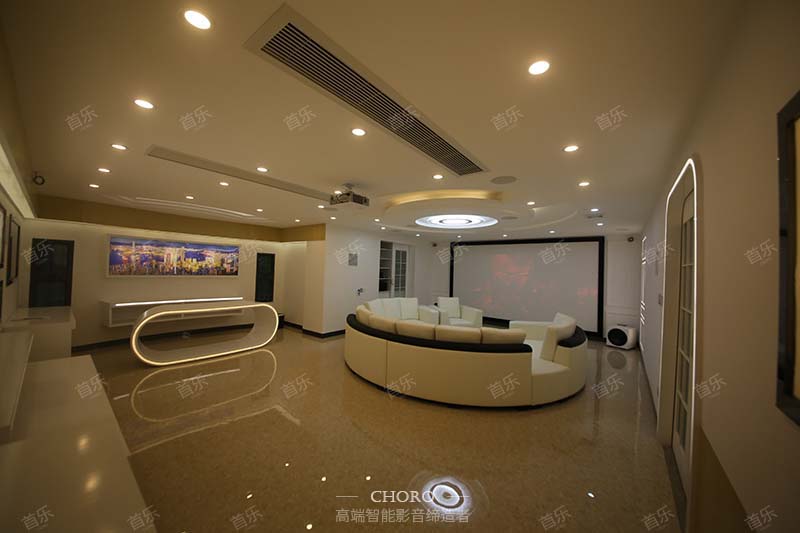

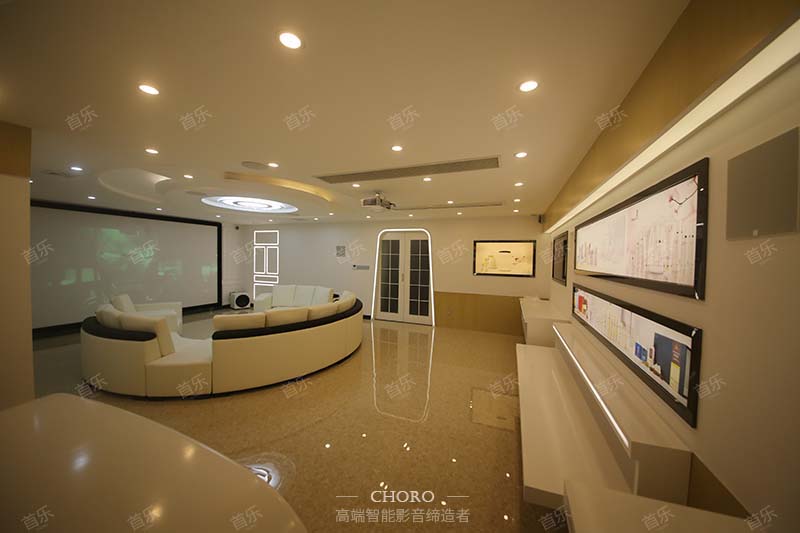

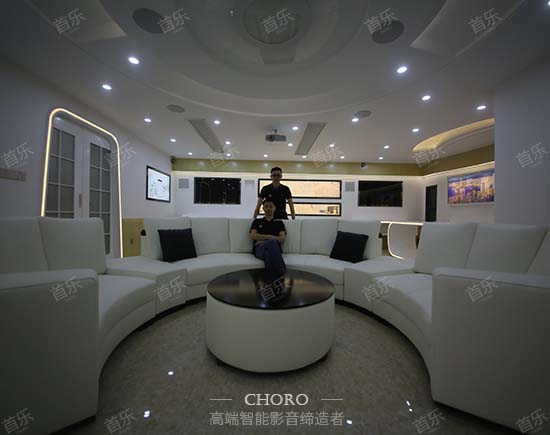

作为未来生活馆展示厅的影音室，影音室的整体风格与生活馆的其他空间装修呈统一风格，起到协调互补作用，暖色调的灯光映衬下，使得影音室非常的温暖惬意，有宾至如归之感，大中型的空间，用环形沙发也显得非常的宽敞，可轻松容纳下二十人同时体验，前方做观影使用，后方有生活馆的产品展示区，一举两得，客户体验过后非常的满意。

06

设计团队

设计师同时兼顾项目经理黄永相，从事影音智能行业十年，电器智能工程师、影音工程师 、擅长私人智能化影院设计，经手打造案例上百间。2017-2018，2018-2019连续两年荣获全国设计大奖：《北京.优山美地》项目获得2017-2018年商业展示解决方案大奖，《佛山.里水棠溪》项目获得2017-2018年综合类家居娱乐解决方案大奖，《江门.优之名》项目获得2018-2019年私人定制影院解决方案类案例大奖，荣获2018-2019年度中国影音设计师二十强，案例多次本刊登在国内《影音中国》杂志。

07

花絮

影音展示厅的安装完成，已是深夜，做影音工作的大乐趣是把满意和体验带给使用者，在项目交付验收后，得到了客户的满意认可，这也是工作带给我们的一种幸福。
